Какие ролики нужны для зиг-машины

Зиг-машина используется для обработки листового металла с помощью сменных роликов. Именно ролики формируют профиль на заготовке: зиг, канавку, отбортовку, ребро жесткости или другую технологическую форму. Поэтому при работе со станком важно понимать, какие ролики нужны для зиг-машины и как правильно подобрать комплект под конкретную задачу.

Один и тот же зиговочный станок может выполнять разные операции, если установить подходящую оснастку. От формы, диаметра и посадочного размера роликов зависит качество обработки, точность профиля и удобство работы с металлом.

Для чего нужны ролики на зиг-машине

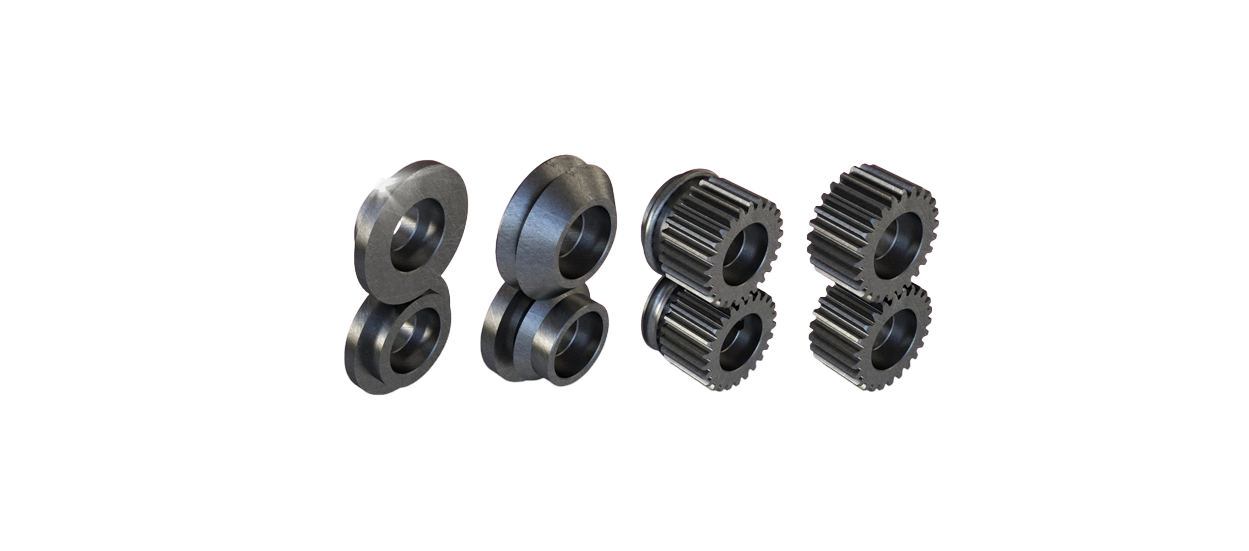

Ролики — это рабочая оснастка зиговочного станка. Они устанавливаются на верхний и нижний вал, после чего между ними пропускается металлическая заготовка. В процессе прокатки лист получает нужную форму.

Ролики нужны для выполнения следующих операций:

• формирование зига
• отбортовка кромки
• гофрирование металла
• прокат ребра жесткости
• подготовка деталей для соединения
• обработка элементов вентиляции и водосточных систем

Без сменных роликов зиг-машина не сможет выполнять разные виды обработки. Поэтому подбор оснастки так же важен, как и выбор самого станка.

Ролики для отбортовки

Ролики для отбортовки применяются, когда нужно загнуть край металлической заготовки. Такая операция часто используется при изготовлении воздуховодов, кожухов, элементов водосточных систем и других изделий из тонколистового металла.

Отбортовка помогает усилить край детали, подготовить его к соединению или сделать изделие более аккуратным. В зависимости от задачи могут использоваться обычные отбортовочные ролики или ролики с упором.

Ролики для зига

Ролики для зига формируют выступ или углубление на поверхности металла. Такой профиль может использоваться как технологический элемент, ограничитель, упор или часть соединения.

Для разных изделий применяются разные формы зига: одинарный, двойной, прямоугольный, стопорный. Например, ролики для двойного зига используются при изготовлении элементов вентиляционных и водосточных систем, а также в производстве дымоходов.

Ролики для гофрирования

Ролики для гофрирования позволяют сформировать на металле повторяющийся волнообразный профиль. Такая обработка повышает жесткость листа и делает изделие более устойчивым к деформации.

Гофрирование применяется при производстве деталей из тонкого металла, где важно сохранить небольшой вес изделия, но увеличить его прочность. Такие ролики часто используются в производстве вентиляционных и строительных элементов.

Ролики для проката ребра жесткости

Ребро жесткости нужно для усиления листовой заготовки. Без дополнительного усиления тонкий металл может прогибаться, вибрировать или деформироваться при эксплуатации.

Ролики для проката ребра жесткости позволяют быстро сформировать нужный профиль без отдельной гибки или сварки. Это особенно удобно при изготовлении коробов, панелей, кожухов и элементов вентиляции.

Ролики для расширения торцов труб

Для отдельных задач применяются ролики, которые позволяют расширять торцы труб. Такая операция используется при подготовке соединений, когда один элемент должен входить в другой или фиксироваться с заданным зазором.

Подобная оснастка подбирается не только по назначению, но и по совместимости со станком, поэтому перед покупкой важно проверить посадочный диаметр и параметры роликов.

Как выбрать ролики для зиг-машины

Чтобы правильно подобрать ролики, необходимо учитывать несколько параметров.

Назначение операции
Сначала нужно определить, какую задачу должен выполнять станок: отбортовку, зиг, гофрирование, прокат ребра жесткости или расширение торцов.

Совместимость со станком
Ролики должны подходить к конкретной модели зиг-машины. Важно учитывать посадочный диаметр, наружный диаметр верхнего и нижнего ролика, а также конструкцию валов.

Толщина металла
Для тонкого и более плотного металла могут потребоваться разные комплекты оснастки. Если ролики не рассчитаны на нужную толщину, профиль может получаться неровным.

Тип изделия
Для воздуховодов, водосточных систем, дымоходов и кожухов используются разные формы профиля. Поэтому ролики лучше подбирать не только по названию операции, но и по конечному изделию.

Частые ошибки при выборе роликов

На практике чаще всего встречаются такие ошибки:

• покупка роликов без проверки посадочного диаметра
• выбор оснастки без учета модели зиг-машины
• использование роликов не под ту толщину металла
• попытка одной парой роликов выполнять разные операции
• отсутствие пробной прокатки перед серийной работой

Чтобы избежать брака, перед началом основной обработки рекомендуется выполнить тест на небольшом участке металла.

Подбор роликов в Keepler-Stan

В каталоге Keepler-Stan представлены ролики для зиг-машин под разные задачи обработки металла: отбортовку, прокат, формовку, гофрирование и ребро жесткости. В категории указаны важные параметры, включая посадочный диаметр и наружный диаметр верхнего и нижнего ролика.

При подборе оснастки важно учитывать модель станка, тип операции и параметры металла. Если есть сомнения, лучше заранее уточнить совместимость, чтобы ролики корректно подошли к оборудованию и обеспечили нужный результат.

Посмотреть категорию роликов для зиг-машин можно здесь.

Заключение

Ролики для зиг-машины определяют, какие операции сможет выполнять станок. Для отбортовки, зига, гофрирования, ребра жесткости и расширения торцов применяются разные комплекты оснастки.

Правильный выбор роликов помогает получить аккуратный профиль, снизить количество брака и расширить возможности зиговочного станка. Перед покупкой важно учитывать совместимость со станком, посадочный диаметр, тип металла и задачу, которую нужно выполнить.
